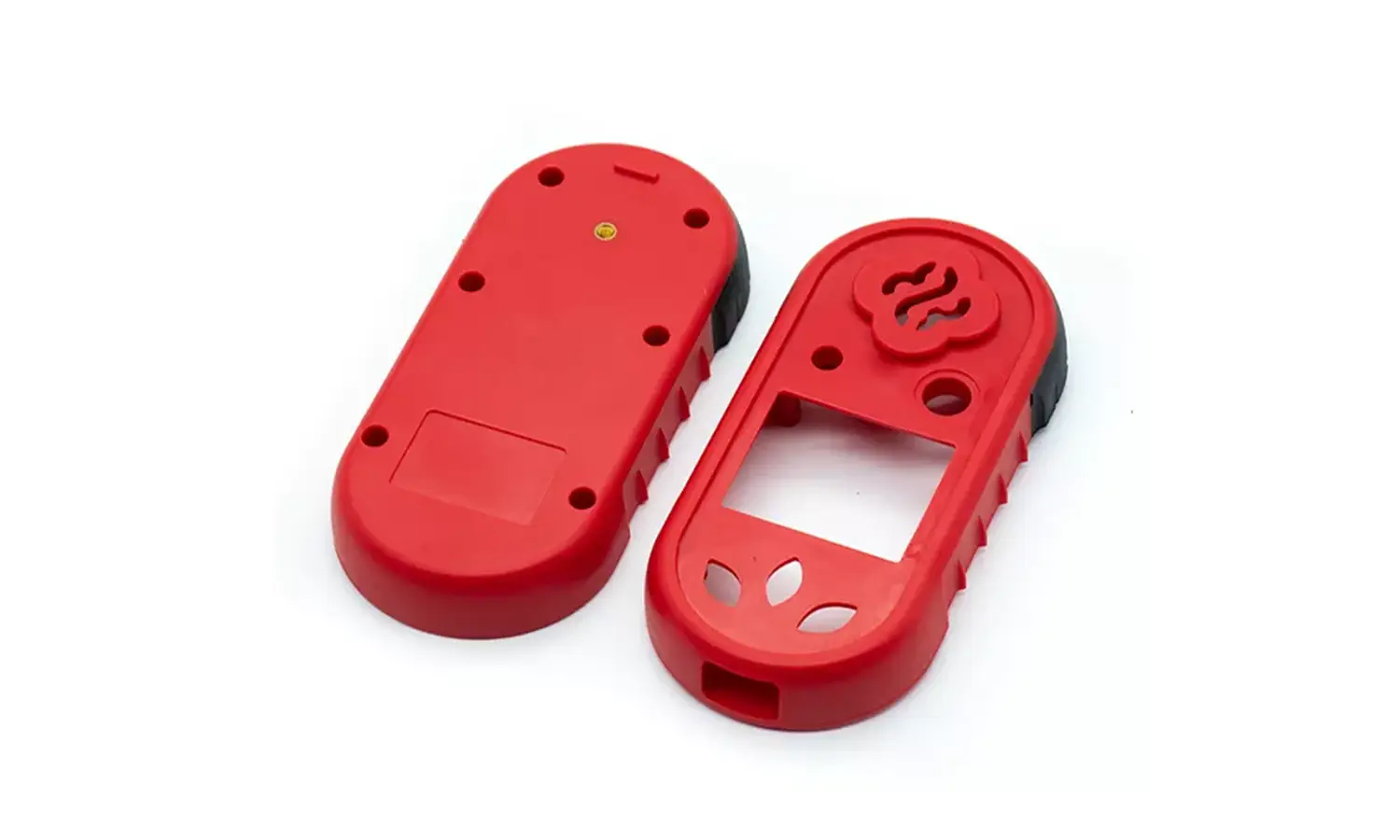

یه روز تو کارگاه مدرن قالب، یه مشتری با یه نمونه دسته ابزار اومد که لبههای اطرافش کاملاً نامنظم بود. گفت: «من دقیقاً همون طراحی رو که یه رقیب موفق داشت، ساختم، ولی چرا نتیجه اینجوری شده؟» وقتی فایل طراحی رو بررسی کردیم، فهمیدیم کل مشکل از یه جزئیات ظریف بود که خیلیها نادیده میگیرن: عدم رعایت اصول طراحی اورمولدينگ! طراح قبلی فقط به ظاهر قطعه فکر کرده بود، نه به فرآیند تولید.
این دقیقاً همون چیزیه که بین یه قطعه حرفهای و یه قطعه معمولی فرق ایجاد میکنه. طراحی اورمولدينگ مثل نوشتن یه دستور پختست – اگه حتی یه مرحله رو اشتباه انجام بدی، نتیجه کاملاً متفاوته! آمار نشون میده 60 درصد پروژههای اورمولدينگ که با مشکل مواجه میشن، ریشه در طراحی نادرست دارن – نه در ساخت قالب یا تنظیمات دستگاه.
یه مثال واقعی از مدرن قالب: یه تولیدکننده لوازم خانگی، با رعایت اصول طراحی اورمولدينگ، نهتنها کیفیت قطعاتش رو 3 برابر کرد، بلکه زمان چرخه تولید رو 25 درصد کاهش داد و هزینه هر قطعه رو 18 درصد پایین آورد. این همون قدرت طراحی هوشمندانهست!
تو این مقاله، با همون رویکرد عملی و دوستانهای که تو کارگاه مدرن قالب هر روز باهاش روبرو میشیم، بهت میگم دقیقاً چطور طراحی اورمولدينگ رو انجام بدی، چه اصولی رو باید رعایت کنی، و مهمتر از همه، چطور با یه طراحی درست، هم کیفیت بالا داشته باشی و هم هزینهات رو کنترل کنی. چون تجربه به ما ثابت کرده: یه طراحی درست در مرحله اول، میتونه هزینههای گزاف بعدی رو جلوگیری کنه!
پنج سؤال کلیدی که قبل از طراحی باید از خودت بپرسی
قبل از اینکه حتی یه خط تو نرمافزار بکشی، این پنج سؤال رو جواب بده. این سؤالات مثل نقشه راهان که بهت کمک میکنن در دریای پیچیده طراحی اورمولدينگ، مسیر درست رو پیدا کنی:
سؤال اول: قطعه چه کاری انجام میده؟
این سؤال ساده، 80 درصد تصمیمات طراحی رو رقم میزنه! بیا با مثال واقعی از مدرن قالب توضیح بدم:
یه مشتری میخواست دسته قابلمه بسازه. اول فکر کرد فقط نیاز به پوشش نرم داره. ما پرسیدیم: «آیا قابلمه تو آب جوش استفاده میشه؟» جواب مثبت بود. پس نیاز به:
- مقاومت حرارتی بالا (تا 120°C)
- چسبندگی عالی در شرایط مرطوب
- ضریب اصطکاک بالا حتی وقتی دست مرطوبه
اگه این سؤال رو نمیپرسیدیم، با TPE معمولی طراحی میکردیم که بعد از چند ماه، کاملاً جدا میشد!
سؤال دوم: قطعه در چه محیطی کار میکنه؟
محیط کاری مستقیماً روی انتخاب مواد و طراحی تأثیر میذاره:
- آفتاب: نیاز به مواد مقاوم به UV (مثل TPU با افزودنی ضد UV)
- مواد شیمیایی: نیاز به مواد مقاوم به حلالها (مثل Silicone TPE)
- شرایط مرطوب: نیاز به چسبندگی عالی در محیط مرطوب (مثل TPE اختصاصی برای محیطهای مرطوب)
یه مثال تلخ: یه تولیدکننده ابزار باغبانی، از TPE معمولی استفاده کرد. بعد از 6 ماه، قطعات در برابر آفتاب زرد شدن و شروع به ترک خوردن کردن. راهحل؟ افزودن 2% افزودنی ضد UV که هزینه رو فقط 5 درصد افزایش داد ولی عمر قطعه رو 3 برابر کرد.
سؤال سوم: چرا از اورمولدينگ استفاده میکنی؟
هدف از اورمولدينگ میتونه یکی از اینها باشه:
- گیرایی عالی (مثل دسته ابزار)
- جذب ارتعاش (مثل دسته اره برقی)
- آببندی (مثل درب دستگاههای الکترونیکی)
- راحتی استفاده (مثل دسته قابلمه)
هر هدف، نیاز به طراحی و مواد متفاوتی داره. مثلاً برای جذب ارتعاش، نیاز به ضخامت بیشتر TPE داری، ولی این باعث افزایش زمان چرخه میشه. پس باید تعادل بین عملکرد و هزینه برقرار کنی.
سؤال چهارم: تیراژ تولید چقدره؟
تیراژ مستقیماً روی طراحی تأثیر میذاره:
- تیراژ پایین (زیر 10 هزار): میتونی از طراحیهای سادهتر با هزینه کمتر استفاده کنی
- تیراژ بالا (بیش از 50 هزار): باید طراحی رو بهینه کنی تا هزینه هر قطعه کمتر بشه
یه محاسبه واقعی از مدرن قالب: برای تیراژ 100 هزار عدد:
- طراحی با ضخامت 2 میلیمتر TPE: هزینه مواد = 45 میلیون تومان
- طراحی بهینه با ضخامت 1.5 میلیمتر TPE: هزینه مواد = 34 میلیون تومان
- صرفهجویی: 11 میلیون تومان + کاهش 20% زمان چرخه
سؤال پنجم: چه استانداردهایی باید رعایت بشه؟
برای صنایع مختلف، استانداردهای اجباری وجود داره:
- غذا و نوشیدنی: استاندارد FDA یا استاندارد ملی ایران
- پزشکی: استاندارد ISO 10993
- کودکان: استاندارد EN71
- خودرو: استانداردهای خاص هر خودروساز
هفت اصل طلایی طراحی اورمولدينگ که هر مهندس باید بدونه
اصل اول: ضخامت دیواره یکنواخت – راز جریان عالی پلاستیک
تصور کن پلاستیک مذاب مثل آب هست که تو لولههای قالب جریان پیدا میکنه. اگه یه جای لوله باریکتر باشه، آب اونجا فشار بیشتری ایجاد میکنه و ممکنه باعث ایجاد حباب یا ترک بشه. همین قضیه برای پلاستیک هم صدق میکنه!
قوانین طلایی ضخامت دیواره:
- ضخامت TPE: بین 1 تا 2 میلیمتر (بسته به کاربرد)
- ضخامت قطعه پایه: بین 2 تا 3 میلیمتر
- نسبت ضخامت: ضخامت TPE نباید بیشتر از 70% ضخامت قطعه پایه باشه
نکته حیاتی: اگه ضخامت TPE خیلی زیاد باشه (بیش از 2.5 میلیمتر):
- زمان چرخه تولید به شدت افزایش پیدا میکنه
- خطر انقباض و حفره داخلی بالا میره
- هزینه مواد به طور غیرضروری افزایش پیدا میکنه
یه داستان واقعی از مدرن قالب: یه طراح ضخامت TPE رو 3 میلیمتر در نظر گرفته بود. ما پیشنهاد دادیم به 1.8 میلیمتر کاهش پیدا کنه. نتیجه؟ زمان چرخه از 45 به 32 ثانیه کاهش پیدا کرد و هزینه هر قطعه 22 درصد کمتر شد – بدون اینکه عملکرد قطعه کاهش پیدا کنه!
اصل دوم: محل گیت – جایی که ظاهر قطعه رقم میخوره
گیت نقطهایست که پلاستیک مذاب از اون وارد حفره قالب میشه. این نقطه معمولاً یه نشانه کوچیک روی قطعه ایجاد میکنه که باید در جای مناسبی قرار بگیره.
راهنمای انتخاب محل گیت:
- برای قطعات ظاهری: گیت رو در جایی قرار بده که بعداً دیده نشه (مثل پشت دسته)
- برای قطعات عملکردی: گیت رو طوری قرار بده که جریان پلاستیک به تمام نقاط برسه
- فاصله گیت تا لبه: حداقل 3 میلیمتر فاصله داشته باشه تا از ایجاد فلاش جلوگیری بشه
نکته طلایی از مدرن قالب: برای قطعات با نیاز به ظاهر عالی، از گیت زیردریایی (Submarine Gate) استفاده کن که بهصورت خودکار میشکنه و نشانهای روی سطح باقی نمیذاره.
اصل سوم: ویژگیهای آببندی – راز نشتنبندی کامل
اگه قطعهات نیاز به آببندی داره (مثل درب دستگاههای الکترونیکی)، باید طراحی خاصی انجام بدی:
دو روش اصلی آببندی:
- آببندی مکانیکی: طراحی لبههای برجسته روی قطعه پایه که TPE داخلش جریان پیدا کنه
- آببندی فشاری: طراحی سطوحی که با فشار تماس پیدا کنن و نشتی رو جلوگیری کنن
قوانین طلایی طراحی آببندی:
- ارتفاع لبه آببندی: حداقل 0.8 میلیمتر
- عرض لبه آببندی: حداقل 1.2 میلیمتر
- شعاع گوشهها: حداقل 0.3 میلیمتر تا از تمرکز تنش جلوگیری بشه
یه مثال موفق: برای ساخت درب دستگاه صنعتی، با طراحی لبه آببندی 1 میلیمتری، تونستیم استاندارد IP67 رو پاس کنیم – یعنی مقاومت کامل در برابر آب و گردوغبار!
اصل چهارم: قفل مکانیکی – چسبندگی بدون نیاز به چسب!
حتی اگه چسبندگی شیمیایی کامل نباشه، با طراحی هوشمندانه قفل مکانیکی، میتونی اتصال بسیار محکمی ایجاد کنی.
انواع قفل مکانیکی و کاربردها:
- شیارهای عمودی: برای قطعاتی که نیروی کششی تحمل میکنن
- شیارهای افقی: برای قطعاتی که نیروی برشی تحمل میکنن
- سوراخهای متقاطع: برای قطعاتی که نیروهای چند جهته تحمل میکنن
قوانین طراحی قفل مکانیکی:
- عمق شیار: حداقل 0.8 میلیمتر
- عرض شیار: حداقل 1.2 میلیمتر
- زاویه دیواره شیار: حداقل 5 درجه برای خارج شدن راحت از قالب
نکته حیاتی: برای قطعاتی که تحت فشار قرار میگیرن (مثل دسته ابزار)، حتماً از قفل مکانیکی استفاده کن – حتی اگه چسبندگی شیمیایی هم داشته باشی!
اصل پنجم: انقباض (Shrinkage) – دشمن پنهان کیفیت
همه پلاستیکها وقتی سرد میشن، حجمشون کم میشه. این انقباض اگه در نظر گرفته نشه، باعث ایجاد شکاف بین دو لایه میشه.
نرخ انقباض مواد رایج:
- TPE: 1.5 تا 2.5%
- TPU: 1.2 تا 2.0%
- Silicone TPE: 2.0 تا 3.0%
راهحلهای عملی برای کنترل انقباض:
- طراحی با در نظر گرفتن انقباض: ابعاد قالب رو طوری طراحی کن که بعد از انقباض، ابعاد نهایی درست باشه
- افزایش فشار نگهداری: فشار نگهداری رو حداقل 60% فشار تزریق اولیه در نظر بگیر
- کاهش ضخامت دیواره: ضخامت کمتر = انقباض کمتر
یه داستان واقعی: یه بار برای ساخت دسته ابزار، انقباض باعث شده بین دو لایه شکاف 0.3 میلیمتری ایجاد بشه. با افزایش فشار نگهداری از 40 به 70 بار، مشکل کاملاً رفع شد!
اصل ششم: زوایای خروج (Draft Angle) – راز خارج شدن راحت قطعه
بدون زاویه خروج کافی، قطعه به قالب میچسبه و یا سطح خراش میخوره. برای قطعات اورمولده که نیاز به ظاهر عالی دارن، این موضوع خیلی مهمتره!
قوانین طلایی زوایای خروج:
- برای سطوح صاف TPE: حداقل 1.5 درجه
- برای سطوح با بافت TPE: حداقل 1 درجه
- برای قطعه پایه: حداقل 1 درجه
نکته مهم: هر 0.5 درجه کمتر، احتمال خراش سطح رو 20 درصد افزایش میده!
اصل هفتم: سیستم خنککاری هوشمند – کلید کاهش زمان چرخه
قطعات اورمولده معمولاً دیواره نازکتری دارن که نیاز به خنککاری سریعتر داره. اما خنککاری ناهمگون باعث تنشهای داخلی و ترکخوردگی میشه.
راهحلهای عملی:
- کانالهای خنککاری با فاصله یکنواخت: حداکثر فاصله بین کانالها = 1.5 × قطر کانال
- سنسورهای دمای چندنقطهای: برای کنترل یکنواختی دما
- دمای آب خنککننده: بین 10 تا 15 درجه سانتیگراد
تو یه پروژه برای ساخت قاب لوازم خانگی هوشمند، با بهینهسازی سیستم خنککاری، زمان چرخه تولید رو از 28 به 22 ثانیه کاهش دادیم – یعنی 21 درصد افزایش بهرهوری!

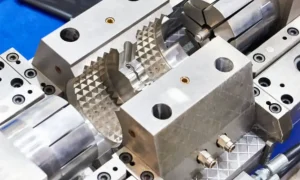

مطالعه موردی واقعی: چگونه طراحی هوشمندانه اورمولدينگ، یه پروژه رو از شکست نجات داد؟
یه پروژه چالشبرانگیز از مدرن قالب: طراحی دسته ابزار صنعتی با پوشش نرم.
مشخصات پروژه:
- نیاز: گیرایی عالی در شرایط مرطوب و روغنی
- مقاومت حرارتی: تا 100°C
- تیراژ: 30 هزار عدد
- مشکل اولیه: طراحی قبلی باعث ایجاد شکاف بین دو لایه شده بود
راهحلهای ارائهشده توسط مدرن قالب:
- تحلیل نیازهای واقعی: مشخص شد که نیاز اصلی، گیرایی در شرایط مرطوبه، نه فقط ظاهر
- طراحی قفل مکانیکی: ایجاد شیارهای عمودی با عمق 1 میلیمتر و عرض 1.5 میلیمتر
- انتخاب ماده مناسب: استفاده از TPE اختصاصی برای محیطهای مرطوب با ضریب اصطکاک 0.85
- بهینهسازی ضخامت: کاهش ضخامت TPE از 2.5 به 1.8 میلیمتر برای کاهش زمان چرخه
- طراحی سیستم آببندی: ایجاد لبه آببندی 0.9 میلیمتری برای جلوگیری از نفوذ روغن
نتایج نهایی:
- گیرایی عالی حتی در شرایط مرطوب و روغنی
- کاهش زمان چرخه از 38 به 29 ثانیه (24% افزایش بهرهوری)
- حذف کامل شکاف بین دو لایه
- صرفهجویی کل: 45 میلیون تومان در تیراژ 30 هزار عددی
این دقیقاً همون چیزیه که ما در مدرن قالب بهش میگیم: “طراحی اورمولدينگ فقط یه کار تکنیکی نیست؛ یه هنر ترکیب علم، تجربه و درک نیاز مشتریست!”
جمعبندی: از ایده تا تولید موفق – مسیر هوشمندانه
طراحی اورمولدينگ مثل ساخت یه خونهست – اگه پیاساسها محکم نباشن، همه چیز فرو میریزه! موفقیت در این مسیر سه عامل کلیدی داره:
- درک عمیق نیازهای واقعی قطعه (نه فقط ظاهر)
- رعایت اصول طلایی طراحی (ضخامت یکنواخت، قفل مکانیکی، کنترل انقباض)
- همکاری با متخصصان قالبسازی که هم دانش فنی دارن و هم تعهد به کیفیت
تو مدرن قالب، ما با 15 سال تجربه در طراحی و ساخت قالبهای اورمولدينگ، آمادهایم که ایدههایت رو با کیفیت صنعتی به واقعیت تبدیل کنیم. چه یه نمونه اولیه برای جذب سرمایه نیاز داشته باشی، چه قصد تولید انبوه داشته باشی – ما کنارتیم تا مسیر رو هموار کنیم.
یادت باشه: هیچ ایدهی خوبی شایستهی اجرا با کیفیت پایین نیست. گاهی سرمایهگذاری روی یه طراحی حرفهای، تنها راه موفقیت واقعیست. برای مشاوره رایگان و بررسی اولیه پروژهات، همین امروز با مدرن قالب تماس بگیر.
اگه به دنیای طراحی برای فرآیندهای خاص علاقهمندی، مقاله [فرآیند اورمولدينگ: راهنمای جامع تولید قطعات ترکیبی با کیفیت بالا و هزینه بهینه] رو بخون که توضیح دادیم چطور فرآیند اورمولدينگ رو بهینه کنی. همچنین برای آشنایی با انتخاب هوشمندانه مواد، مقاله [انتخاب مواد برای اورمولدينگ: راهنمای جامع ترکیب هوشمندانه پلاستیکها برای دستیابی به چسبندگی عالی و عملکرد بهینه] میتونه برات مفید باشه.
سوالات متداول درباره طراحی اورمولدينگ
۱. آیا میشه ضخامت TPE رو کمتر از 1 میلیمتر در نظر گرفت؟
بله، ولی با محدودیتها:
- برای کاربردهای ساده مثل پوشش ظاهری
- نه برای کاربردهایی که نیاز به گیرایی یا جذب ارتعاش دارن
- نیاز به کنترل دقیقتر دما و فشار داره
معمولاً ضخامت کمتر از 1 میلیمتر، باعث کاهش چسبندگی و افزایش خطر پارگی میشه.
۲. چطور میتونم بدونم که قفل مکانیکی کافیه؟
سه روش تست عملی:
- تست کشش: قطعه رو با نیروی 50 نیوتن بکش؛ اگه جدا نشد، قفل کافیه
- تست چرخش: قطعه رو 1000 بار چرخان؛ اگه لایهها جدا نشدن، قفل محکمه
- تست محیطی: قطعه رو 72 ساعت در آب جوش نگه دار؛ اگه تغییری نکرد، قفل عالیه
۳. آیا نیازه برای هر پروژه، نمونه اولیه بسازم؟
بله، قطعاً! حتی اگه طراحی کاملاً صحیح باشه، تست عملی ضروریست چون:
- شرایط واقعی تولید با شبیهسازی فرق داره
- ممکنه مشکلات پنهان وجود داشته باشه
- اصلاحات اولیه خیلی ارزونتر از اصلاحات بعد از ساخت قالب هستن
در مدرن قالب، ما برای هر پروژه، حداقل 3 نمونه اولیه با مواد واقعی تولید میکنیم.
۴. چطور میتونم زمان چرخه رو بهینه کنم؟
سه راه اصلی:
- کاهش ضخامت TPE: هر 0.5 میلیمتر کاهش، زمان چرخه رو 15-20% کاهش میده
- بهینهسازی سیستم خنککاری: کانالهای خنککاری با فاصله مناسب
- استفاده از مواد با زمان انجماد کمتر: بعضی TPEها 20% سریعتر از بقیه انجماد پیدا میکنن
۵. آیا میشه روی سطوح منحنی هم اورمولدينگ کرد؟
بله، کاملاً! ولی نیاز به طراحی خاصی داره:
- استفاده از TPE با انعطافپذیری بالا
- طراحی قفل مکانیکی مناسب برای سطوح منحنی
- کنترل دقیقتر دما و فشار
در مدرن قالب، ما قطعاتی با انحنای 180 درجه هم تولید کردیم که نتیجه عالی داشتن.
